На сьогодні існує достаток інформації щодо даної тематики, але ми вирішили скласти власний інструктаж на основі свого особистого досвіду. Тут зібрана вся основна інформація і детальний опис, яке в повній мірі повинно допомогти кожному з читачів в установці та налаштування супутникової антени самостійно.
В якості прикладу, ми використовуємо установку офсетного не поворотної антени, вона найбільш популярна і легка в монтажі. І не бійтеся спробувати все зробити самому, адже для цього не потрібно спеціальних навичок і знань. Головна відмінність професіоналів – досвід і вироблення дій на «автоматі». Кожен може повторити їх дії, тільки для цього потрібно більше часу.
Увага! Антени у більшості випадків встановлюються на даху, чому виникає ризик робіт на висоті! Це може бути небезпечно для життя! У разі підвищеного рівня загрози краще викликати фахівців. В іншому разі ви берете на себе всю відповідальність. Не забувайте дотримуватися техніки безпеки, використовувати страхувальні інструменти!
При установці супутникової антени самостійно, інструкція починається зі списку основних понять. Це допоможе вам правильніше підібрати всі комплектуючі/деталі, а так само усвідомлювати алгоритм дій.
Телевізійний спутник – це космічний апарат, за рахунок якого відбувається передача супутникового сигналу з космосу на певні ділянки земної поверхні. На сьогоднішній день їх налічується велика кількість, але вони всі знаходяться в межах земної орбіти і «лежать» в одній широті. Єдине, чим вони різні – розташування по відношенню географічної довготи. Тому, коли ви бачите при описі антени, наприклад, найменування супутника Hotbird 13E, це означає, що вона вловлює сигнал від антена Hotbird, яка розташовується на тринадцятому градусі східної довготи. (Е – це East – схід, W – West – захід).
Таким чином, у певних територіях сигнал посилає певний супутник.
Транспондер – це приймачі, які розташовуються в різних кількостях на самих супутниках. Саме вони посилають телевізійні сигнали в двох діапазонах. C-Band (россйские і американські космічні апарати) і Ku-Band (європейське мовлення).
Супутникова антена – отримує сигнал від супутника і перенаправляє його до конвектору. Антена буває двох видів:
· прямофокусная – конвектор знаходиться в її центрі і вона представлена у вигляді параболічного дзеркала;

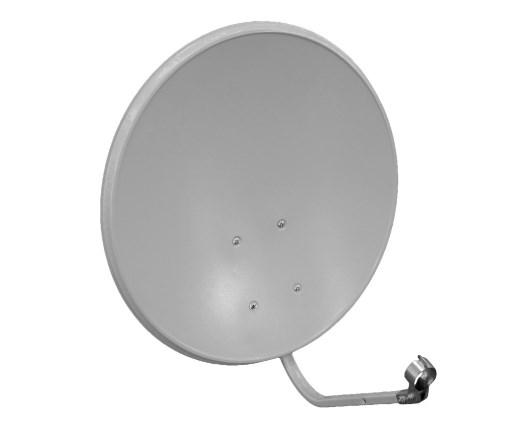

· офсетний – конвектор зміщений ближче до низу. Такий види супутникової антени найбільш популярний, оскільки вони прості в установці і мають більш доступною вартістю.
Далі супутникова антена може відрізнятися за такими ознаками:
· матеріал виготовлення – можуть використовуватися самі різні, але основні: алюміній або сталь;
· закріпленість - бувають: неповоротні (чітко закріплені) і з мотопдвесом (вони можуть змінювати напрями, за рахунок чого вловлюють більшу кількість сигналів, однак більш складні для установки);
· діаметр – може бути різний, визначається від необхідної потужності сигналу. Бувають від 0,6 метрів і більш. Краще всього набувати завжди з невеликим запасом, так як зовнішні умови часто створюють перешкоди. Але і перегинати не варто, занадто великі моделі дуже важкі і можуть пошкодитися від вітру

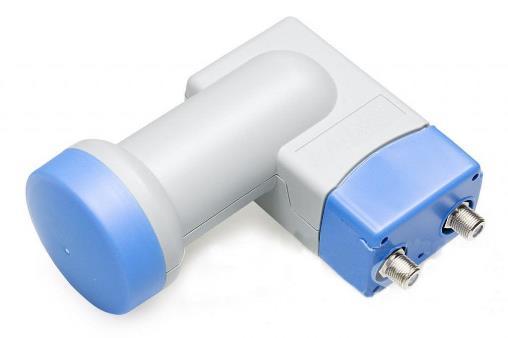

Конвертор (головка) – устаналивается на тримачі і перетворює супутниковий сигнал у відповідні частоти. Сигнал від супутника надходить слабкі, тому конвектор необхідний не тільки для передачі в ресивер, але ж так і для збільшення рівня частотності. Вибирати головку необхідно в залежності від поляризації мовлення (лінійна або кругова). Кожен супутник віщає по своєму, тому необхідно брати відповідні конвектори. Брати універсальні ми не рекомендуємо, оскільки вони часом не підходять.
Ще, що потрібно спочатку врахувати – кількість виходів на виробі. Їх може бути від 1 до 8. Кожен вихід для однієї точки перегляду. Всі вони незалежні один від одного, тому з цим треба визначатися відразу.
Мультифід (кріплення) – у нього встановлюються додаткові конвектори. Це необхідно тоді, коли на антену надходить відразу кілька сигналів з різних супутників. Кожен конвектор буде зі своєю поляризацією і за допомогою мультіфіда його можна вмонтувати в антену.

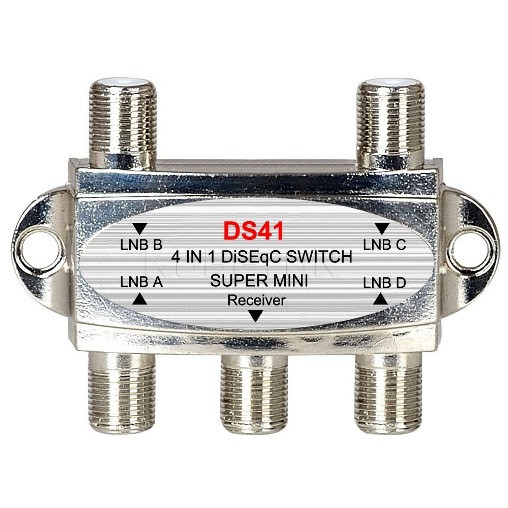

Дисек (DiseqC) – посилає сигнал від конвектора через кабель до ресивера. Однак, супутникова приставка може транслювати сигнал тільки від одного конвектора, тут і потрібен дисек. Він здійснює взаємодію ресивера і необхідного в поточний момент конвектор. Бувають різних видів:
· DiseqC 1.0 – працює за одноправленному протоколу, використовується коли встановлено до чотирьох конвекторів;
· DiseqC 2.0 – двонаправлений протокол;
· DiseqC. 1.1 – більше 4 конвекторів;
· DiseqC. 1.2 – для пиозиционеров.
Для його підключення використовуються коаксіальний кабель з опором 75 Ом. Його необхідно підбирати у гарному якості, щоб він витримував агресивний вплив зовнішніх факторів.

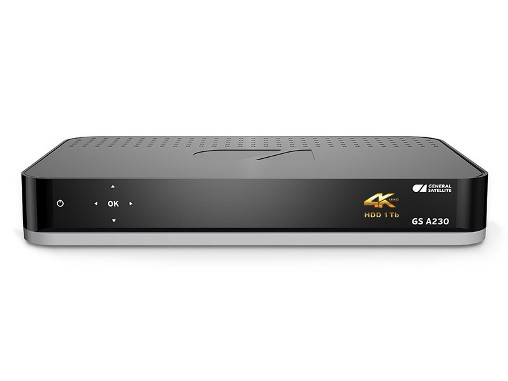

Супутниковий ресивер/приставка – передає сигнал від конвектора на телевізор. Те саме «серце», яке перетворює сигнал в картинку і звук. Встановити самому супутникову антену – це не тільки детально слідувати інструкції установки, це так само означає уважно вибирати всі відповідні інструменти. Від вибору супутникового ресивера буде залежати кількість каналів, якість, рівень та інше. У цій статті можна знайти рекомендації по вибору супутникового ресивера.

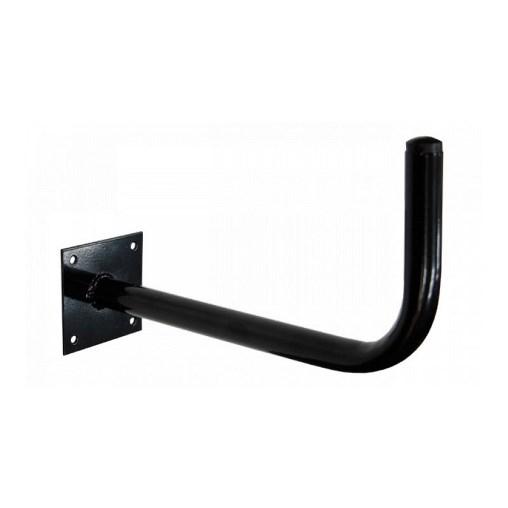

Кронштейн антени – зовнішній кронштейн на який кріпиться сама антена. Найчастіше її встановлюють на стіні, щоб він міцно утримував всю конструкцію. Його необхідно уважно вибирати, щоб він був надійним і зроблений з міцних матеріалів.

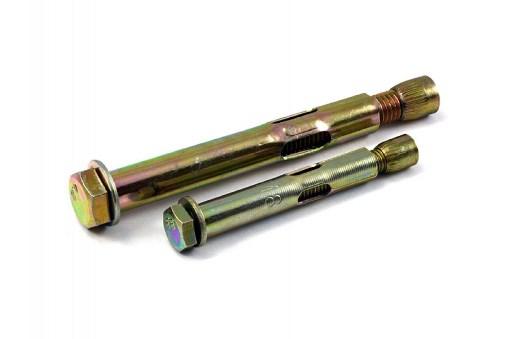

Анкерний болт – за допомогою нього монтується кронштейн для антени. Сам болт з різьбою під гайку розташовується всередині «склянки», це можна побачити на малюнку нижче.
При установці супутникової антени самостійно, як ми вже відзначали вище, необхідно підібрати всі комплектуючі. Для прощення можна взяти готові набори супутникового телебачення. Але спочатку треба зрозуміти і визначити для себе, який контент ви бажаєте переглядати. В статті: «Список відкритих супутникових телеканалів » можна побачити всі канали транслюються через різні супутники на території нашої країни.
У нашій країні найбільш популярні наступні комплекти супутникового ТБ:
1. «МІНІМУМ» - сигнал від 1 супутника Astra 4.8 E. Діаметр антени в цьому випадку – 60 див.
2. «БАЗОВИЙ» - 3 супутник: Amos 4W, Astra 4.8 E, Hotbird 13E. Антена 85-90 див.
3. «РОЗШИРЕНИЙ» - 4 супутник: Amos, Astra, Hotbird і LMI 75E (ABS1). Антена – 85-90 див.
4. «МАКСИМАЛЬНИЙ» - 5 супутників поширених в нашій країні (перераховані і Yamal 102 90E). Антена від 85 см, але в залежності від територіального розташування.
Обов'язково будуть потрібні:
· Ресивер;
· Універсальний конвертор лінійної поляризації;
· Мультифід;
· Дисек;
· F-коннектора;
Можуть знадобитися:
· Коаксіальний антенний кабель;
Вище ми вже описували, на що необхідно звернути увагу при виборі.
Щоб встановити самому антену супутникову для початку треба визначити подальший її напрямок:
· південно-західний напрямок - при сигналі від 1 до 3 супутників;
· східне – додаткова тарілка більше 3 супутників.
При цьому треба переконатися, щоб перед антеною не було жодних перешкод (будівлі, дерева тощо). Саме з цієї причини зазвичай установка відбувається на балконі або даху.
Установка супутникової антени самостійно в інструкції має бути суворо дотримувати всі умови. Крім безпосереднього супутникового обладнання, для монтажу ще знадобляться:
· перфоратор. Свердла повинні бути з побідитовими наконечниками, а розміри – трохи менше анкерних болтів. Дуже важливо, щоб вони не мили значно менше, інакше болт не увійде в стіну, але і більше так не підійдуть;
· хрестова викрутка;
· ключ на 10 і 13;
· молоток;
· канцелярський ніж;
· розвідний ключ;
· кусачки;
· супутникова приставка разом з пультом ДУ;
· невеликий телевізор;
· подовжувач з трьома розетками.
Як ми вже говорили, спочатку важливо поставити правильний напрямок антени. У якості «народного» способу можна порадити подивитися на напрям інших, вже розташованих у вашому домен антен. Якщо такий варіант не підходить, тоді вам допоможе комп'ютер. Перейдіть на сайт www.dishpointer.com там в лівому полі: «Your location» вводимо свою адресу, після чого відобразитися напрямок супутникового сигналу. Там ще може бути вказаний кут нахилу і всі можливі перешкоди, які треба буде обійти.
Це все досить просто і зручно.

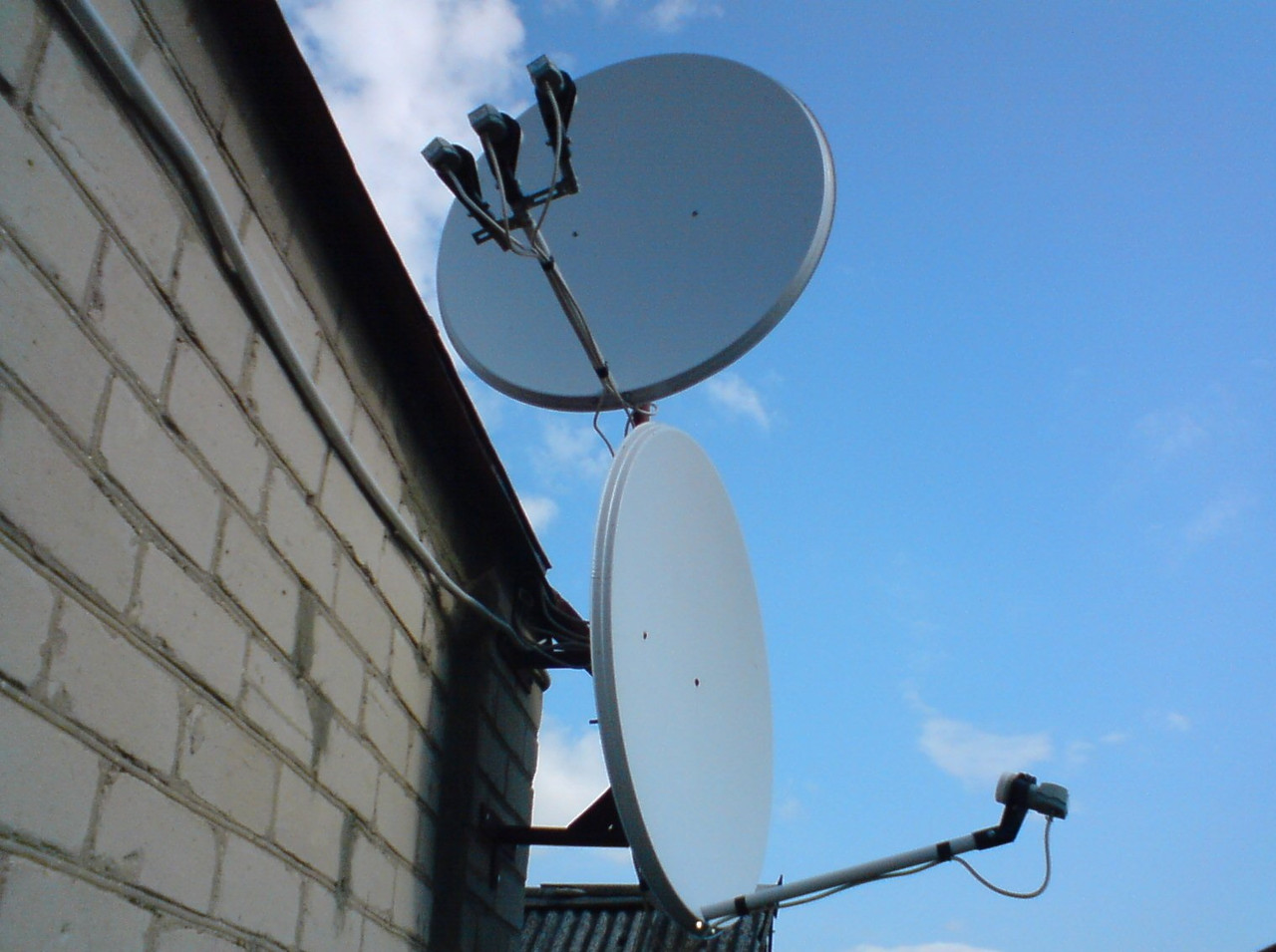

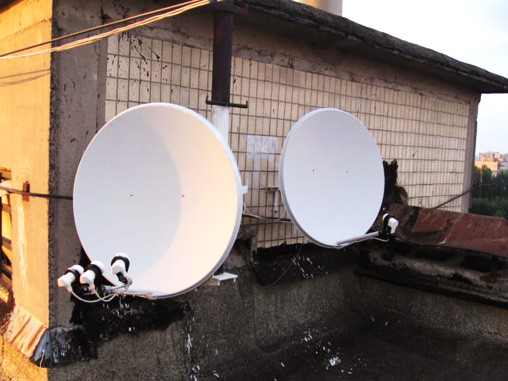

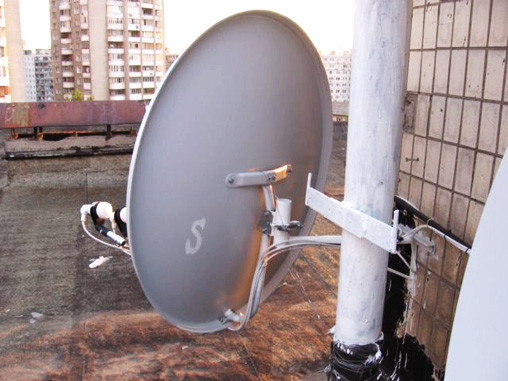

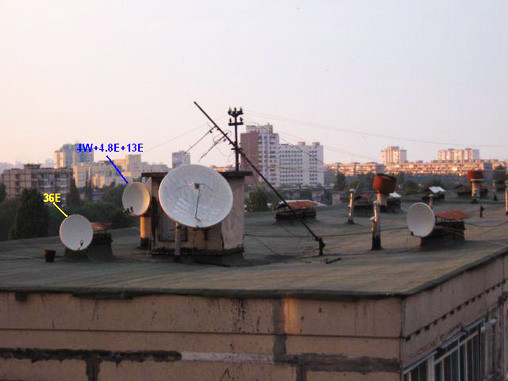

На фото можна уидеть вже дві встановлені антени. Та на якій три конвектор – знаходиться в південно-західному напрямку, а ось НТВ-антена спрямований на південь.
А тепер на прикладі супутникового комплекту «БАЗОВИЙ» ми зробимо установку. Він йде з розрахунком на три супутники, а значить в ситуації всього з одним конвектором ситуація буде простіше. Що стосовно комплектів, де потрібно більша кількість тарілок, то ми про них розповімо трохи пізніше.

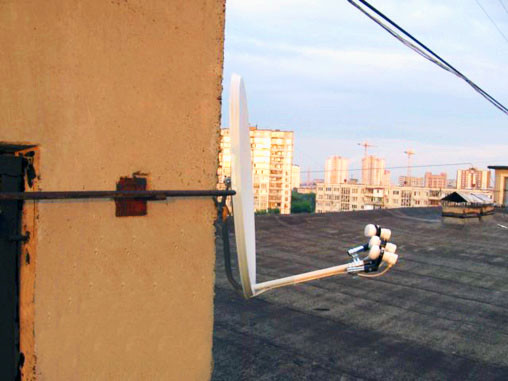

Необхідно визначити місце установки антени, в нашому випадку це буде невелика споруда для шахти ліфта. Спочатку ми робимо перфоратором отвори для анкерних болтів. Далі починаємо вбивати болти в стіну, тільки тією стороною, яка товстіший. Робимо акуратно, щоб не пошкодити різьбу гайки, саму гайку можна трохи відкрутити, але не сильно, інакше болт вискочить. Так само акуратно треба все робити під час установки кронштейна.

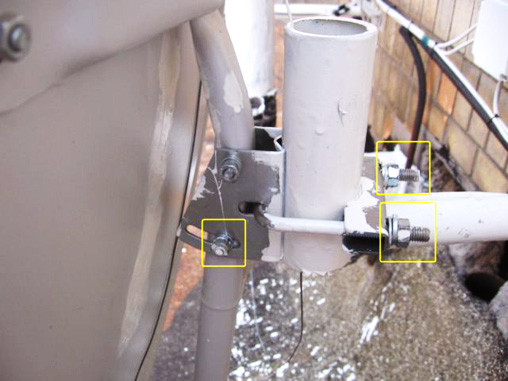

Перед цим відкручуємо гайки і при цьому на себе трохи тягнемо болт, щоб він випадково не провалився в «стакан». Стакан повинен бути повністю в стіні, зовні залишається тільки гайка. Все це забезпечує надійну фіксацію за рахунок того, що під час закручування, гайка тягне на себе болт. В той час, конус на кінці болта повністю занурюється в склянку, повністю розсовуючи його усередині конструкції. У підсумку анкер щільно сидить в стіні, і його дуже складно зірвати. В якості альтернативи використовують. шурупи, але він не настільки надійні.
Слідувати інструкції з встановлення супутникової антени можна і у випадку монтажу на балконі, але замість анкерних болтів краще використовувати шпилі потрібної довжини, які просмикуються через стіну. У разі кріплення на труби, можна взагалі взяти просто хамуты.

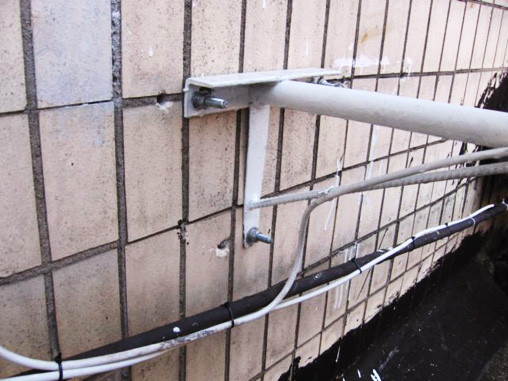

Кронштейн встановлюється у вертикальній інтеграції, по схилу.
Після цього на сам кронштейн встановлюємо антену.
На фотографії можна побачити, що на антені вже є конвектори та кабель. Але вони монтуються після того, як антена була встановлена на сам кронштейн. Після того, як ви повісите антену на кронштейн, її можна регулювати, щоб розмістити горизонтально або вертикально. Для цього можна просто злегка розслабити гайки, які повинні забезпечувати майбутню стійкість антени. Після того, як ви налаштуєте антену, ці гайки вже сильно затягуються.

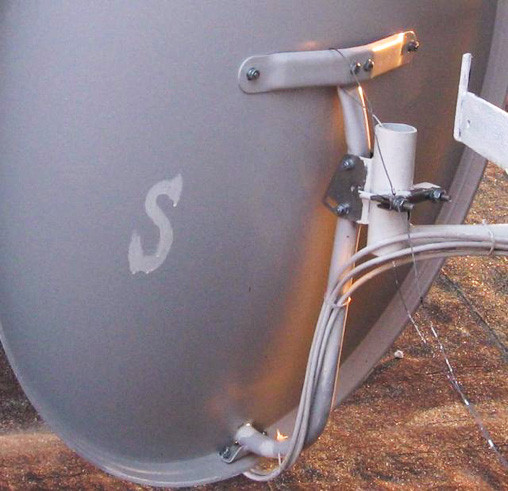

Лівий гвинт відповідає за вертикальний напрямок, правий – горизонтальне. Таким чином, для здійснення тієї або іншої установки, просто ослабте потрібний гвинт.

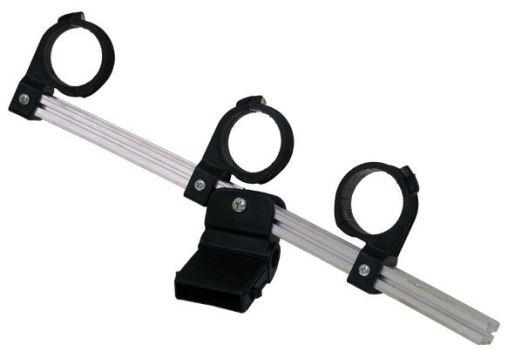

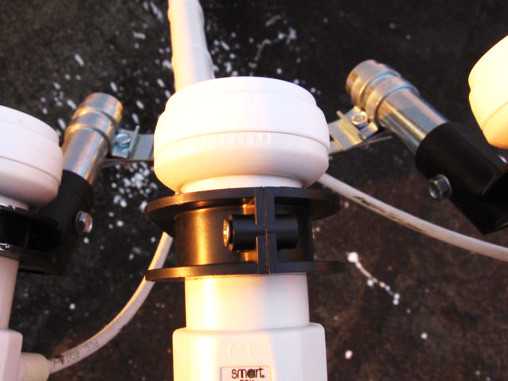

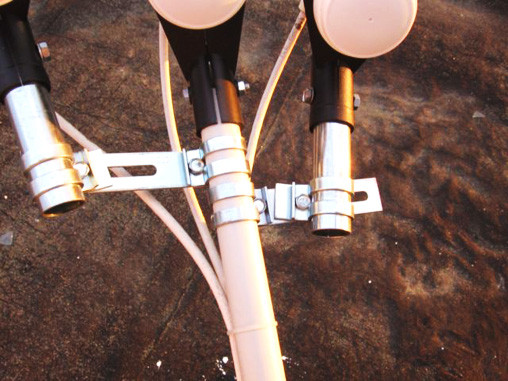

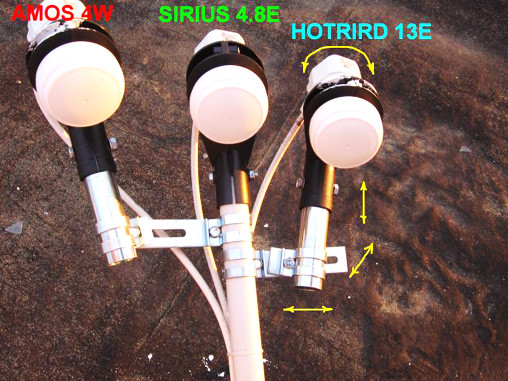

Після цього йде монтування мультифидов на центральний тримач, після чого у них вставляються конвектори. Їх потрібно міцно затягнути, але щоб при цьому залишалася можливість обертати їх у різних напрямках. Після цього до них підводяться і відповідні шнури.
На фото нижче можна побачити, як це все має виглядати в остаточному вигляді.
Далі за допомогою F-роз'ємів (див. фото), які надіті на наш кабель, приєднуємо його один кінець до центральному коннектори, а другий – до приставки.
Увага! При приєднанні F-роз'ємів на кабель, необхідно уникнути замикання тонких дротів обплетення дроти з його центральною жилою. Це може привести до поломки ресивера!
Тільки після цього можна підключити супутниковий ресивер до самого телевізора і подати харчування. Після цього починається налаштування супутникового телебачення. Для цього необхідно включити телевізорів, знайти ресивер і зайти в його налаштування.
Кожен приймач має своє програмне забезпечення і інтерфейс, через вид і елементи меню можуть відрізнятися. Однак принцип налаштування буде схожим, тому уважно читайте інструкцію по установці і настройці супутникової антени самостійно.

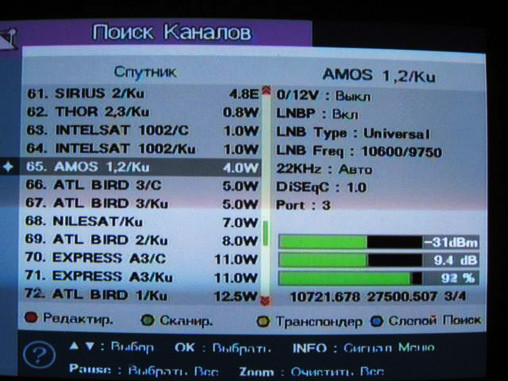

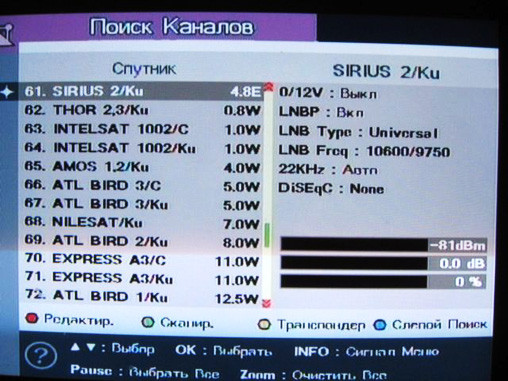

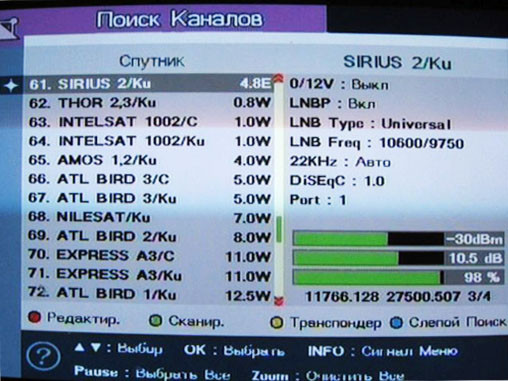

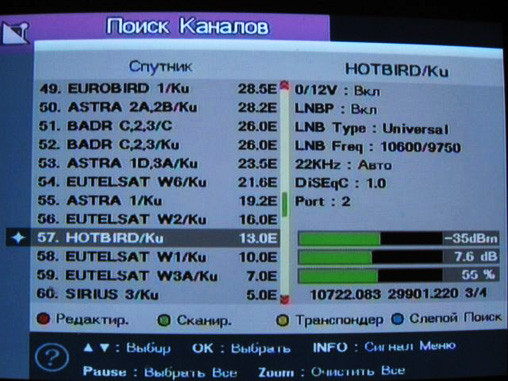

Після того, як ми зайшли в меню, знаходимо ->Додати->Пошук Каналів, далі в лівому стовпці списку супутників, вибираємо Astra 4.8 E (раніше він іменувався Sirius). Його ми вибираємо, так як основний конвектор встановлений прямо в його напрямку. Далі переходимо в правий стовпчик і вибираємо відповідні налаштування, ка на фото або нижче:
LNBP: Вкл. (включити живлення конвертора)
LNBP Type : Universal (універсальний тип конвертора)
LNBP Freq : 10600/9750 (вказано на конверторах)
22Khz: Авто (сигнал для перемикання дисека)
DISEqC : None (так і залишаємо, оскільки сигнал підключений поки безпосередньо, а не через дисек)
Після цього на пульті ДУ знаходимо жовту кнопку, яка відкриває розділ «Транспондер». Там повинні вибрати через який саме ми будемо здійснювати пошук каналів. Для більшого комфорту радимо заздалегідь скласти список з тими, які існують на поточний день і відкривають доступ до безкоштовного контенту. Нижче таблиця з деякими транспондерами.
|
Супутник |
Транспондер |
Канал для візуальної перевірки |
|
Astra 4.8 E |
11766 H |
Novy Kanal, 5 Kanal (Ukraine) налаштування |
|
Astra 4.8 E |
12130 H |
ТРК Україна |
|
|
|
|
|
Hotbird 13E |
12597 H |
1 TV rus Europe (1-йРоссия) |
|
Hotbird 13E |
11034 V |
RTR Planeta |
|
|
|
|
|
Amos 4W |
10722 H |
1+1 |
|
Amos 4W |
10759 H |
STB, Tonis, MTV Ukraine |
|
|
|
|
|
Yamal 102 90E |
11094 V |
RENTV, CTC |
|
Yamal 102 90E |
11057 V |
TNT |
|
|
|
|
|
ABS1/LMI1 75E |
12640 V |
NTV |
На першому етапі для налаштування підбираємо першу частоту з горизонтальною поляризацією, де серед пробних каналів є «Новий канал». Це - 11766H. Після цього, щоб було краще бачити всі відповідні характеристики, натисніть на пульті кнопку Info. Вона відображає меню на всьому екрані, особливу увагу буде направлено на шкалу «Якість».

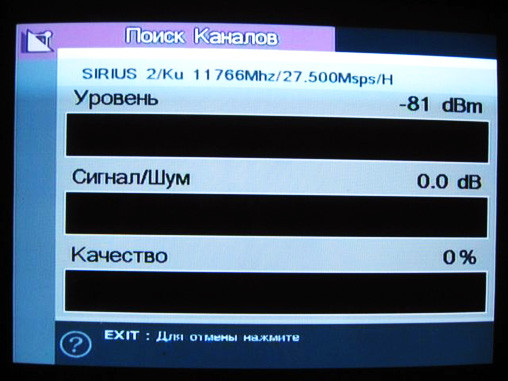

Якщо ви бачите показтель якість – 0 (як на картинці), то турбуватися не варто, адже поки антена у нас встановлена дуже і дуже приблизно. Далі необхідно запастися великим терпінням, адже почнеться ручна «подгонака» конструкції. Це озночает, що треба по міліметру рухати антену, щоб зловити сигнал. Один зайвий рух і він повністю пропаде.
Для цього антену необхідно поставити в вертикальної інтеграції, а ось саме обертання відбувається по горизонтальній осі.
Під час обертання очі повинні бути постійно спрямовані на екран телевізора, щоб швидко зловити момент якісного зв'язку. При цьому, якщо ви довго утримуєте і показник ніяк не реагує, то варто обернути його в радикальному протилежному напрямку. Як тільки з'явилися перші позитивні зрушення, ми рекомендуємо зробити паузу, отдохнитеЈ.
У випадку, якщо у вас довго не виходить знайти хоча б невеликі «проблиски», то варто спочатку змінити вертикальний кут. Але зробити це треба зовсім трохи, не більше 1-5 градусів. Після цього знову повертайте по горизонталі, то зростання показників на шкалі рівня якості. Як тільки будуть досягнуті маленькі результати, необхідно продовжувати обертання, поки показники якості не стануть максимальними
Важливо пам'ятати, що рухи повинні бути плавними, антену можна пробувати обертати в різних напрямках, головне не робити цього різко.
Якщо дотримуватися цих умов, то установка супутникової антени самостійно не буде здаватися таким складним процесом.
Так само, якщо ви провели багато часу за налаштуванням положення антени, але результати так і не перевищили позначки 0, тоді варто спробувати поміняти сам супутниковий конвектор. Вся проблема може полягати саме в ньому, адже він може бути спочатку в несправному стані.
Все це стосувалося налаштування нашого транспондера в горизонтальній поляризації. Зверніть увагу на показники 11766H, це говорити про горизонтальному напрямку. Тепер же будемо робити налаштування у вертикальній поляризації, яка позначається позначкою (V).
Тут вже ситуація може бути набагато простіше. У більшості випадку необхідно просто зробити невеликий поворот проти годинникової стрілки. Не забуваємо дивитися на екран, щоб побачити показники.

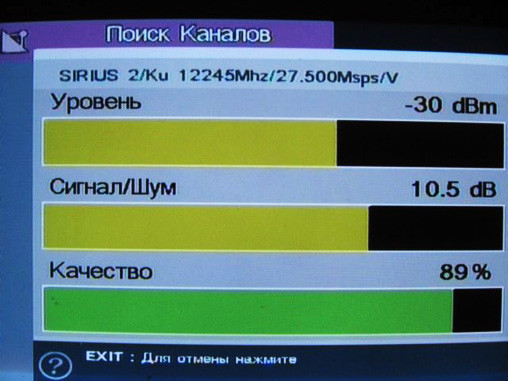

Після того, як показники якості сигналів в обох напрямках будуть досягнуті до свого максимального рівня, можна вже стягувати всі гайки на конструкції, які раніше довелося послабити для налаштування. При цьому дуже важливо робити все акуратно, адже коли ви почнете їх закручувати, то антена може трохи зміститися, чому сигнал може знову збитися. Якщо все ж таке сталося, т послабити гайку і знову поверніть антену на місце, після цього бажайте все акуратно. Як ми вже говорили, самому встановлювати супутникову антену може здатися складним заняттям, особливо ви відчуєте це в даний момент. Тоді просто покличте одного, щоб він потримав всю антену, поки ви затягуєте всі болти і гайки.
На даному моменті настроювання першого конвектора – закінчена.
Після цього, від'єднуємо ресивер від джерела живлення і накручуємо шнур вже на конвектор по ліву сторону (якщо дивитися на антену, то він буде більше всіх випирати). Потім знову подаємо електрика, заходимо в налаштування і пошук каналів, тільки в цей раз вибираємо супутник Hotbird 13E. Тут вже все буде, все буде за таким же сценарієм, як і вище. Єдина відмінність – обертати треба сам мультифід, антена залишається на нерухомому місці! Запам'ятайте це і не переплутайте, адже тоді доведеться знову робити настроювання першого конвектора. Обертання мультифда може відбуватися в абсолютно різних напрямках, на фото ми вказали їх жовтими стрілками.
І знову-таки, коли сигнал на своїй максимальній позначці, всі болти повинні бути закручеными. Так само робимо перевірку в різних рівнях поляризації (H і V). Вже можна зробити пошук безкоштовних каналів.
Це була налаштування другого конвектора, а тепер перейдемо до налаштування третього. Тут так само відключаємо ресивер, перебрасываем кабель, подаємо струм і в налаштуваннях шукаємо супутник Amos 4w. Тут так само обертаємо мультифід, одержуємо рівень сигналу і затягуємо гайки.
Це і була інструкція з встановлення супутникової антени на 3 супутника з комплекту «Базовий».
Але як ми говорили вище, є розширені комплекти, де потрібна установка додаткової антени. Зараз ми окремо розповімо про це.
Такі комплекти відрізняються тим, що вони вловлюють сигнали від ще додаткових супутників
LMI 75 і Yamal 102 90. При цьому напрямок антени буде радикально відрізнятися від попереднього монтажу, чому для них потрібна окрема тарілка. Дані супутники розміщені на близькому відстані від орбіти землі, отчого щоб зловити сигнал, їх треба встановити в максимально горизонтальному напрямку, часом іноді і трохи нижче обрію.
Увага! Такі тарілки треба встановлювати тільки в сонячну погоду. Сигналом може завадити навіть невелика хмарність, чому установка супутникової антени самостійно ускладнитися. Буде неможливо розглянути картинку, сигнал буде йти з перешкодами.
Конвектор для супутника LMI 75 (ABS1) буде розміщуватись праворуч від центру, а зліва буде Yamal 102 90.
Інша настройка конвекторів буде йти до подібної аналогії, як і з базовою та мінімальним комплектами. Єдина відмінність, яку ми відзначимо відсутність мльтифида. Його тут встановлювати в жодному разі немає потреби. Вам треба просто покрутити бічні голови, в абсолютно різної черговості. Після цього так само налаштовуємо і другу антену, обов'язково перевіряємо в двох поляризациях на різних супутниках.
Після цього, ми наближаємося до фіналу установки і налаштування супутникової антени самостійно. І тут нам необхідно розділити сигнал через дисек. Як він виглядає ми вже показували в описі основних понять.
Ви вже знаєте, що у нього є різна кількість виходів, до них треба під'єднати конвектори. Це можна зробити в такому порядку:
1-Astra
2-Hotbird
3-Amos
4-Yamal
5-Abs (LMI1)
Тут немає нічого складного, тому ми думаємо, що ви легко впораєтеся, просто кабель з конвектор приєднайте до потрібного виходу на дисек. У випадку з одним конвектором, цей елемент не потрібен, він просто монтується неподалік від основної конструкції.
Після цього, знову заходимо в меню ресівера, де шукаємо налаштування пов'язані з дисекой. Там необхідно вибрати протокол, ми поставили протокл 1.0, потім раскидываем всі конвектори у налаштуваннях так, як вони у нас з'єднані за допомогою кабелю з дисекой.
На зазначених фото можна побачити, як виставлені значення конвектора в залежності від виходів дисек. Показник 0/12 V включений тільки для LanComBox'а. У разі, якщо ви не залучаєте, то даний показник включати і не треба. Після того, як усі параметри задані, всі зберігаємо і починаємо перевіряти рівень сигналу на кожному з супутників. У разі, якщо якийсь із сигналів низький – доведеться заново здійснювати обертання антени або мультифидов.
Ось виглядає інструкція установки супутникової антени самостійно про наших фахівців. Вчиняти дії в іншому порядку ми не рекомендуємо. До, прикладу, комусь простіше спочатку вставити всі конвектори в дисек і тільки потім робити налаштування антен. Це може бути простіше, тільки якщо ви впевнені в справності кожного елемента. Якщо ж, який з конвекторів зламаний або ж сам конвектор, то в підсумку ви витратите більше часу на самостійне встановлення супутникової антени.
Після того, як ви виконали всі роботи з антеною, можна сміливо проводити кабель в будинок, після чого підключати його до ресивера і телевізору.
Увага! Під час висотних роботах обов'язково стежте за своєю безпекою. Так само уважно перевіряйте встановленого кронштейна. При установки тарілки на даху, ми настійно рекомендуємо врізання грозозахисту щоб застерегти від замикання.
Дуже сподіваємося, що наша інструкція з встановлення супутникової антени допомогла, і вам вдалося зробити з успіхом. Дана інформація допоможе вам не тільки заощадити свій бюджет, але так само і поповнити його. Тепер ви можете з легкістю допомагати в монтажі і налаштуванні всім бажаючим. При цьому ми впевнені, що ваше майстерність буде тільки поліпшуватися, через процес установки буде ставати простіше, і ви досягнете рівень професіонала.
