Настройка супутникової антени на 36-й градус

З супутника Eutelsat 36A/36B здійснюється мовлення найпопулярніших російських телеоператорів НТВ+ і Триколор, причому мовлення ведеться у кругової поляризації. Для здійснення прийому кругової поляризації потрібен спеціальний конвертер KU-диаппазона. Вони бувають різного виконання і можуть мати як один вихід так і 2-16 виходів. Головне уважно прочитати напис на етикетці. На головках кругової поляризації присутній напис Circular LNB, Input Freq: 11,7-12,75 GHz, L. O. Freq 10.75 GHz. Відповідно і частоту гетеродина в настроках ресивера слід виставити 10750 МГц.

На відміну від універсальних (двухдиаппазоных) конверторів з лінійною поляризацією, конвертора з круговою поляризацією мають один діаппазоне 11,7 ГГц -12,75 ГГц.

Мовлення телевізійних каналів з супутника здійснюється з допомогою кількох транспондерів (прийомопередавача), на різних супутниках їх свою кількість. Кожен транспондер (приемопередачик) володіє своєю частотою, поляризацією, модуляцією, швидкістю передачі даних та іншими параметрами. Кругова поляризація може мати праве напрям коливань так і ліве, і в залежності від цього розрізняють праву і ліву кругову поляризацію. У більшості ресиверів при налаштуванні параметрів транспондерів таких слів як «права» і «ліва» поляризація, Ви швидше за все не знайдете, що ж робити в цьому випадку? При установці правою (R ― right), поляризації ― в ресивері вибираємо вертикальну (V ― vertical), що відповідає напрузі живлення конвертера 14 вольт, а при установці лівої (L ― left), поляризації ― в ресивері вибираємо горизонтальну (H ― horisontal), що відповідає напрузі живлення конвертера 18 вольт.

Вибираємо місце установки і напрямок супутникової антени:
Для того щоб швидко встановити супутникову антену необхідно знати напрямок на наш супутник. Дізнатися напрям можна за допомогою компаса , сонця, GPS навігатора або розташованих поблизу тарілках малого діаметра. Так як сигнал із супутника Eutelsat 36A/36B в країнах СНД досить потужний, приймати канали з даного супутника можна навіть на маленькі тарілки (0,6 м).
Найбільш швидко і точно напрям на супутник можна дізнатися за допомогою програми «Satellite Antenna Alignment». Дана програма розрахує азимут і кут місця, необхідні для встановлення та налаштування тарілки, на будь-який доступний супутник, у вашій географічній точці прийому. Вам тільки потрібно задати ваші географічні координати місця установки ― північна широта ― "N", південна широта ― "S". Аналогічно, східна довгота ― "E", західна довгота ― "W". Після введення координат в програму, в лівій частині таблиці ви отримаєте розрахункові кути азимута і підйому (кут місця) антени.
Азимут ― це напрям на супутник (в градусах), який визначається як кут між напрямками на північ і супутник, що знаходиться за компасом. Кут місця ― це спрямування, яке визначається як кут (в градусах) між напрямком на супутник і площиною землі в точці прийому, визначається з допомогою програми, відміряють за допомогою кутоміра. Негативний кут місця означає, що супутник знаходиться за лінією горизонту і для прийому не доступний.
Дізнатися координати місця можна за допомогою API сервісу Яндекс.Карток , або у будь-якому пошуковику, ввести в запит: координати вашого місцезнаходження.

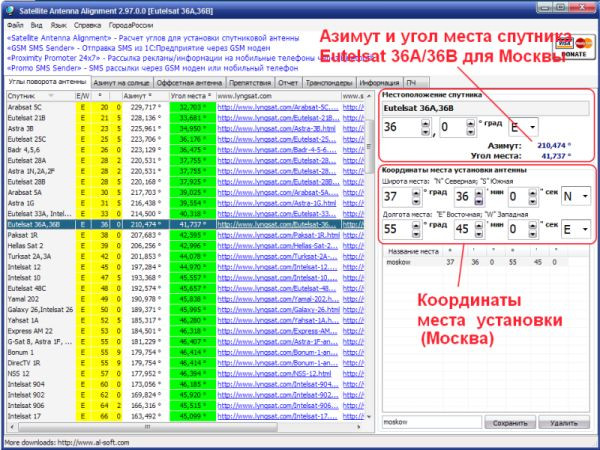

Для прикладу розрахуємо Азимут і Кут місця для супутника Eutelsat 36A/36B (36E ), наше умовне місцезнаходження - Москва. В результаті отримаємо наш Азимут : 210,474°, Кут місця : 41,737°.

Знаючи азимут, з допомогою компаса визначаємо наше напрямок антени. Обов'язково проконтролюйте, щоб напрям на супутник було вільно від висотних будинків, дерев та інших перешкод.
Попередньо також потрібно виставити Кут місця, в цьому нам допоможе чудова програмка «Satellite Antenna Alignment». Так як при установці ми будемо використовувати оффсетную антену, то вона вже має деякий кут підйому (в межах 20-25 градусів). Вам тільки необхідно заміряти і ввести розміри вашої офсетної антени (висоту і ширину) і програма розрахує точний кут підйому для цієї антени. Розрахунок провадиться тільки для антен, у яких висота більше ширини. Розміри антени вводяться в міліметрах у вкладці "Оффсетная антена". Тут же буде показаний кут підйому і кут, на який треба реально встановити антену.

Отже з місцем установки і кутом нахилу антени ми визначилися, тепер нам необхідно жорстко і надійно закріпити наш кронштейн на стіні будівлі, даху висотного будинку або щоглі. Якщо антену будемо встановлювати на стіну будівлі (це кращий варіант) то спочатку необхідно закріпити кронштейн з допомогою кріпильних елементів, контролюючи вертикальність кронштейна з водяного рівня.
Підготовка антени перед налаштуванням:
Перед установкою антени її необхідно зібрати і проконтролювати геометрію. Спочатку прикручуємо дугу до дзеркала, потім встановлюємо кріплення до кронштейна і встановлюємо конвертор кругової поляризації.
Настройка супутникової антени:
Перед налаштуванням тарілки, потрібно підготувати обладнання для налаштування: це може бути як спеціальний прилад SatFinder із заздалегідь вибраними транспондерами, так і супутниковий ресивер з підготовленим набором транспондерів, виставленої частотою гетеродина головки 10750 МГц і підключеним портативним телевізором. Встановлюємо антену на кронштейн, виставляємо за компасом азимут (210° -для Москви ), а з допомогою кутоміра виставляємо кут нахилу тарілки (105°). З допомогою відрізка кабелю з'єднуємо ресивер з конвектором Eutelsat 36A/36B .
Налаштування потрібно починати з самих сильних транспондерів і закінчувати самими слабкими, досягаючи максимальних показань за шкалою якість. Заходимо в Меню ресивера ― > Установка антени ― > Пошук каналів ― > Супутник Eutelsat 36.0 E ,вибираємо будь-який з транспондерів наведених у таблиці 1, при цьому повинна з'явитися шкала для візуального контролю сигналу. Звертаю вашу увагу, що для кожної марки ресивера пункт налаштування супутника може знаходиться в іншому місці, шкали настройки також відрізняються. Зручно мати для налаштування ресивер зі шкалою, що розгортається на весь екран.

Параметри транспондерів супутника Eutelsat 36A/36B:

Путем плавного и медленного вращения антенны в горизонтальном направлении производим сканирование горизонта антенной, после чего немного изменяем вертикальный угол наклона антенны и опять повторяем сканирование по горизонтали. Все эти действия необходимо производить медленно, неотрывно наблюдая за изменениями показаний шкалы качества, до тех пор пока не появится сигнал. Если сигнал появился, необходимо остановится, немного поджать винты которые фиксируют углы поворота и наклона и легкими незначительными движениями вверх- вниз, влево-вправо добиться максимального уровня сигнала по шкале. Після чого жорстко фіксуємо гвинти кріплення кута нахилу і кута повороту тарілки. Далі приступаємо до точного настроювання конвертора для цього по трохи обертаємо його в тримачі, також його можна трохи посунути вздовж держателя вперед-назад, при цьому досягаємо максимальних показань за шкалою ЯКІСТЬ.
ОЧЕНЬ ВАЖНЫЙ МОМЕНТ! Нужно убедится, что антенна настроена именно на наш спутник Eutelsat 36A/36B, а не на какой нибудь другой. Для этого отсканируем транспондеры из таблицы 1 и включим NTV Plus Infokanal, или другой, то должна появиться картинка (если канал не закодирован) . Если каналы не отсканировались или отсканировались но не те, значит антенна настроена на другой спутник, и настройку следует повторить. Когда всё сделано, необходимо зажать все регулировочные винты, ориентируясь на максимальные показания шкалы сигнала. Ще раз нагадаю, що остаточне настроювання варто робити за слабким транспондерів.

Все, налаштування антени закінчена, залишилося провести кабель до стаціонарного телевізора, підключити тюнер, відсканувати всі транспондери, сортувати канали по тематикам і насолоджуватися якістю картинки.
